광학 윈도우는 많은 광학시스템에서 광학부품을
보호하는 중요한 기능을 담당합니다.
㈜쓰리엘시스템은 다앙햔 산업분야에서 활용되는
광학윈도우를 제공하고 있습니다.

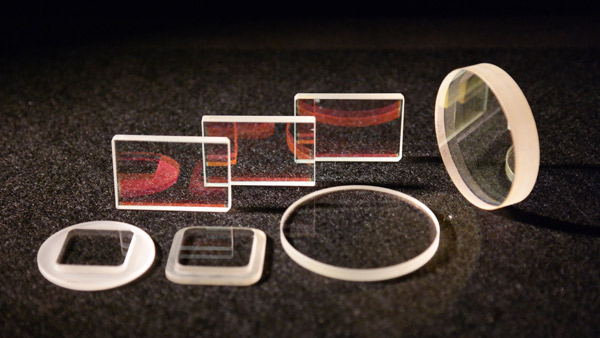

WINDOWS AND OPTICAL FLATS
광학윈도우는 두 가지 다른 환경 사이에 물리적인 장벽을 만들기 위해 사용됩니다.
이는 두 가지의 가스가 섞이는 것을 방지하고 공기 중의 액체를 분리하며 시스템의 진공상태를 유지하는 데 사용됩니다.
광학윈도우는 많은 광학시스템에서 Back-splatter, out-gassing 등으로부터 광학부품을 보호하는 데 사용됩니다.
광학윈도우는 다양한 형태로 제작이 가능하나 보통 둥근 모양 또는 사각형의 형태로 제작됩니다.
또한 광학윈도우는 두 개의 평평하고(PLANO) 광학적 특성을 가지는 연마된 면으로 제작됩니다.
YOUR ONE-STOP SOURCE FOR OPTICAL FLAT & WINDOWS
(주)쓰리엘시스템은 Proto-Type에서부터 대량생산에 이르기까지 정밀 광학부품에서부터 상업용 윈도우까지 자외선, 가시광선 및 적외선 파장범위에서 적용되는 광학윈도우를 제공하고 있습니다.

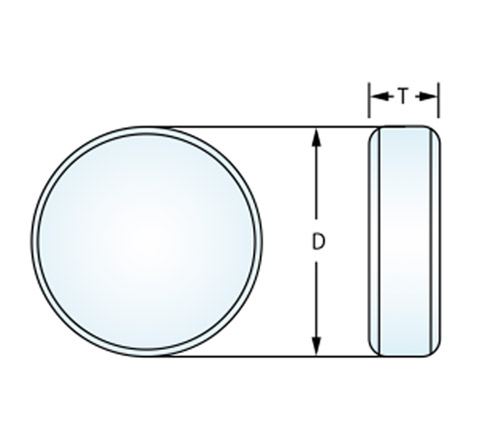

STANDARD WINDOWS
PLANE WINDOWS - WEDGE < 3 MIN.
· Substrate : CaF2(VUV), CaF2(IR), SUPRASIL 1, Sapphire, Silicon, Germanium, Zinc Selenide, or Zinc Sulfide
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Transmitted Wavefront : measure at 633 nm
· Wedge : < 3 arc min.
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚
PARALLEL WINDOWS - WEDGE < 10 SEC.
· Substrate : CaF2(VUV), CaF2(IR), SUPRASIL 1, Sapphire, Silicon, Germanium, Zinc Selenide, or Zinc Sulfide
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Transmitted Wavefront : measure at 633 nm
· Wedge : < 10 arc sec.
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚

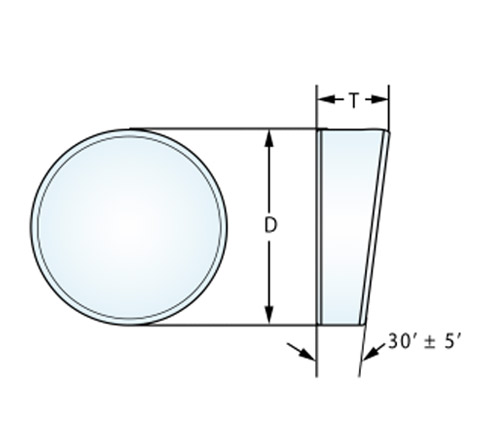

INTERFEROMETER FLATS - WEDGE 30 ± 5 MIN.
· Substrate : SUPRASIL 1, UV Fused Silica, or BK7
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Surface Flatness : λ /10 @ 633 nm
· Surface Quality : 10-5 Laser Quality
· Wedge : 30 ± 5 arc min .
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚

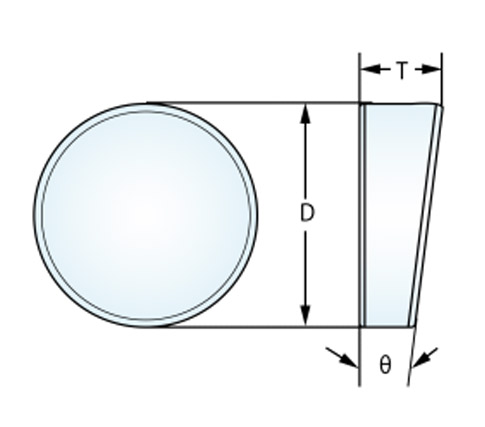

LARGE WEDGE WINDOWS – 1˚, 2˚, AND 3˚
· Substrate : UV Fused Silica, or BK7
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Surface Flatness : λ /10 @ 633 nm
· Surface Quality : 10-5 Laser Quality
· Wedge : 30 ± 6 arc min .
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚

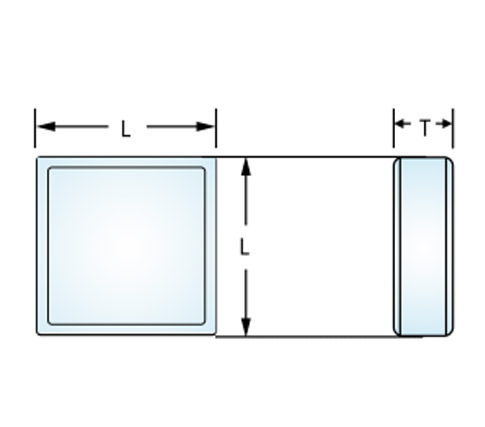

SQUARE WINDOWS
· Substrate : UV Fused Silica, or BK7
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Surface Flatness : measure at 633 nm
· Surface Quality : 10-5 Laser Quality
· Wedge : 3 arc min .
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚

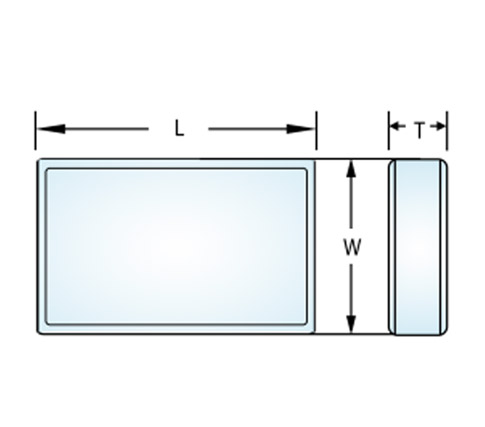

RECTANGULAR WINDOWS
· Substrate : UV Fused Silica, or BK7
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Surface Flatness : measure at 633 nm
· Surface Quality : 10-5 Laser Quality
· Wedge : 3 arc min .
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚

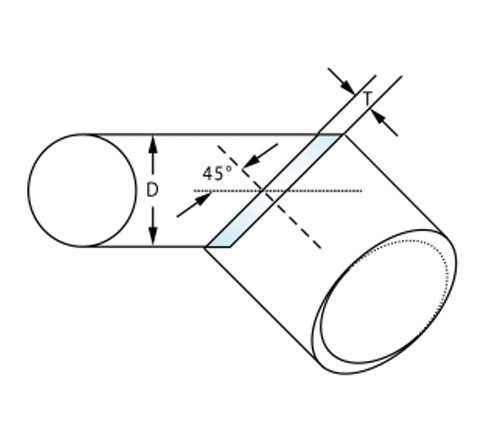

ELLIPTICAL WINDOWS
· Substrate : UV Fused Silica, or BK7
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Surface Flatness : λ /10 @ 633 nm
· Surface Quality : 10-5 Laser Quality
· Wedge : 3 arc min .
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚

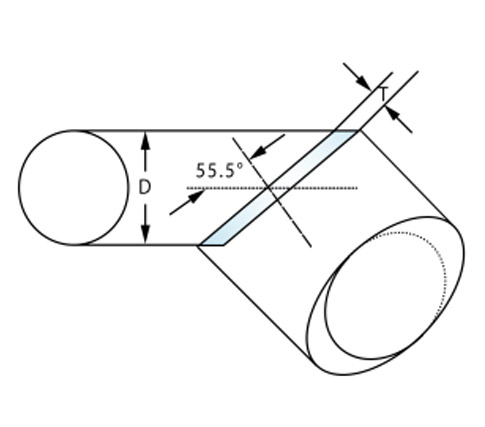

BREWSTER WINDOWS
· Substrate : SUPRASIL 1 OR UV Fused Silica
· Diameter Tolerance : +0.0/-0.20 mm
· Thickness Tolerance : ±0.25 mm
· Surface Flatness : λ /10 @ 633 nm
· Surface Quality : 10-5 Laser Quality
· Wedge : 3 arc min .
· Clear Aperture : > 85% of diameter
· Edge Bevel : 0.3 mm face width at 45˚
