광학 렌즈 제조업체 (주)쓰리엘시스템은 고객의 요구에 맞는 광학부품을 제공하기 위하여
세계적 수준의 코팅 설계 및 코팅 서비스를 제공하고 있습니다.
- 광학코팅
-
광학 코팅은 광학부품의 반사율, 투과율 또는 편광 특성을 향상시키거나 감소시키도록 설계되고 적용됩니다.
코팅은 하나 이상의 유전체, IR Material 또는 금속 Material층으로 구성됩니다.
각각의 코팅은 특정 파장대역 또는 파장범위를 위해 설계됩니다.- Wavelength from 213nm to 14㎛
- Fast custom designs
- ITO coatings and in-house environmental testing
* 무반사 코팅, Double-V 무반사 코팅, Laser Line High Reflector 코팅, Partial Reflector 코팅 등
DOUBLE-V AR COATING
SPEC

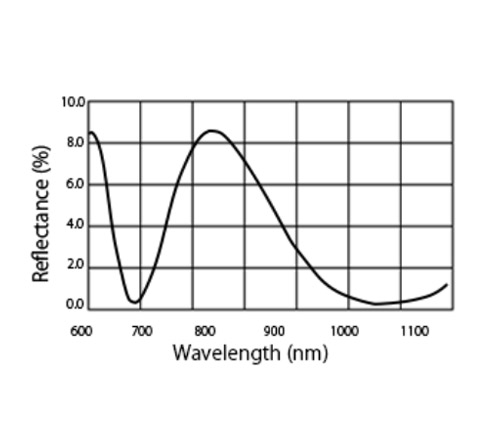

Double-V AR Coating(Double-V 무반사 코팅)은 두 개의 선택된 파장에서 V-Coating의 성능을 제공합니다.
이 코팅은 NIR 빔(ex. Nd:YAG Laser)뿐만 아니라 가시광 정렬 레이저를 전송하는 광학 기기에 유용하게 사용됩니다.
Double-V AR Coating은 NIR 영역의 경우 평균 반사율이 0.25% 미만이며, 일반적인 AOI의 경우 가시 영역에서 0.5% 미만의 평균반사율 성능을 가집니다.

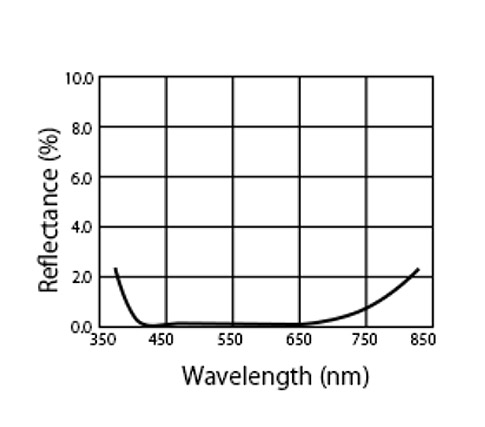

BROADBAND MULTILAYER AR COATING
SPEC

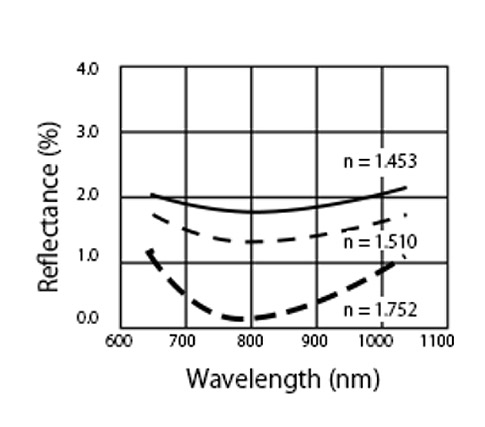

BBAR 코팅은 넓은 스펙트럼 범위에서 최소의 반사율을 제공합니다.
평균 반사율 손실은 지정된 파장 범위에서 표면 당 0.5% 미만으로 감소합니다.
BBAR 코팅은 코팅 층 수가 많기 때문에 단층 AR 코팅(무반사 코팅) 대비 코팅 난이도가 높으며, 입사각에 민감합니다.
LASER LINE HIGH REFLECTOR
SPEC

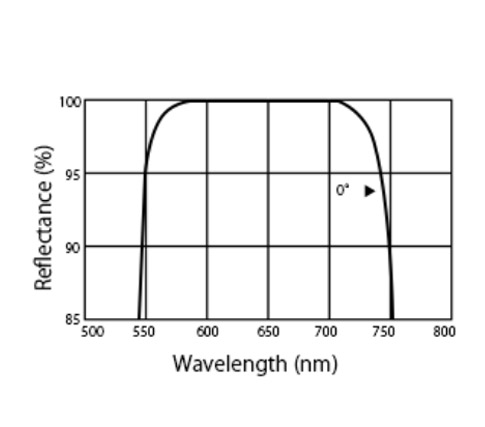

Laser Line High Reflector 코팅은 특정 레이저 파장에서 99% 이상의 반사율을 제공합니다.
또한 일반적인 Laser Line 코팅 외에도 멀티 스펙트럼 어플리케이션을 위한 광대역 코 반사 미러를 구성하는 데 사용됩니다.
이는 금속코팅보다 효율적이며 레이저 또는 광대역 소스와 함께 사용될 수 있습니다.
PARTIAL REFLECTOR
SPEC

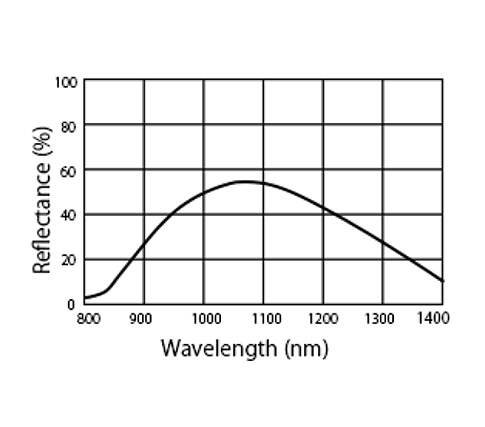

Partial Reflector Coating은 입사각 0도에서 Laser Output coupler로 사용됩니다.
출력/에너지 비율을 최대화하기 위해서는 적절한 Output coupler를 선택해야 합니다.
㈜쓰리엘시스템은 빛의 산란을 최소화하기 위해 High quality laser cavity coating을 제공합니다.
EDGE PASS COATING
SPEC

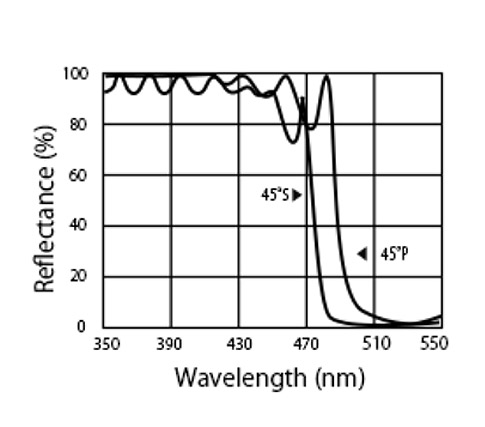

Edge Pass Coating은 투과율 영역과 반사율 영역 사이의 급격한 변화를 특징으로 합니다.
Long wave pass coating은 더 짧은 파장을 반사하고 더 긴 파장을 전송합니다.
Short wave pass coating은 더 긴 파장을 반사하고 더 짧은 파장을 투과시킵니다.
Cut-on/off 파장은 투과율이 peak 값의 50%인 파장입니다.
BEAMSPLITTER COATING
SPEC

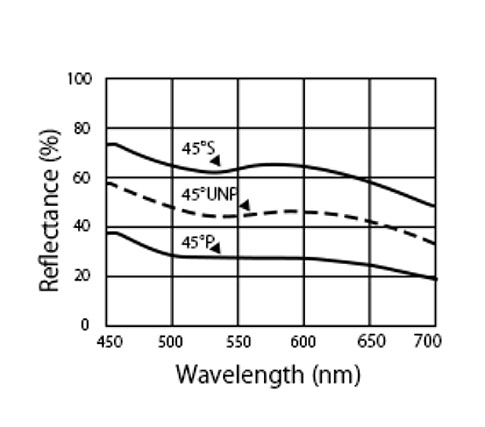

Beamsplitter는 두 개의 광선을 불리하거나 결합하는 데 사용됩니다.
Plate는 흡수가 적기 때문에 대부분의 레이저 어플리케이션에서 사용됩니다.
Cube는 저전력 응용 분야에서 주로 사용됩니다.
편광 빔 스플리터 코팅은 렌덤하게 편광된 입사 레이저 빔을 특정 차장 또는 파장범위에 대해 빔의 “S” 및 “P” 구성요소로 유도하는 매우 효율적인 방법을 제공합니다.
METALLIC COATING
SPEC

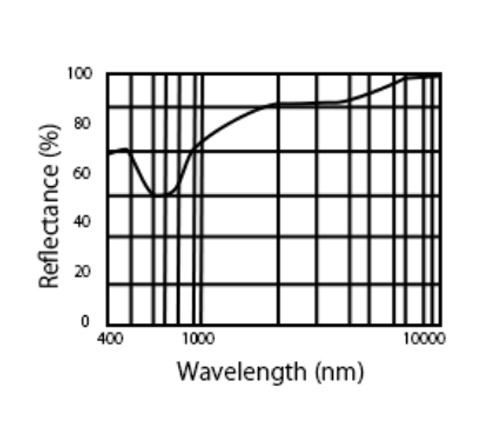

Metallic Coating은 유전체 코팅보다 낮은 반사율, 기계적 내구성 및 Damage Threshold 확보에 효과적입니다.
Metallic Coating의 이점은 저비용, 초광대역 성능 및 입사각 및 편광에 대한 둔감성입니다.
