광학 윈도우는 많은 광학시스템에서 광학부품을 보호하는 중요한 기능을 담당합니다.
광학 렌즈 제조업체 ㈜쓰리엘시스템은 다앙햔 산업분야에서 활용되는 광학윈도우를 제공하고 있습니다.
- WINDOWS
-
WINDOWS AND OPTICAL FLATS
광학윈도우는 두 가지 다른 환경 사이에 물리적인 장벽을 만들기 위해 사용됩니다. 이는 두 가지의 가스가 섞이는 것을 방지하고 공기 중의 액체를 분리하며 시스템의 진공상태를 유지하는 데 사용됩니다. 광학윈도우는 많은 광학시스템에서 Back-splatter, out-gassing 등으로부터 광학부품을 보호하는 데 사용됩니다.
광학윈도우는 다양한 형태로 제작이 가능하나 보통 둥근 모양 또는 사각형의 형태로 제작됩니다.또한 광학윈도우는 두 개의 평평하고(PLANO) 광학적 특성을 가지는 연마된 면으로 제작됩니다.* CaF2(VUV), CaF2(IR), SUPRASIL 1, Sapphire, Silicon, Germanium, Zinc Sulfide ZnSe 윈도우(주)쓰리엘시스템은 Proto-Type에서부터 대량생산에 이르기까지 정밀 광학부품에서부터 상업용 윈도우까지 자외선, 가시광선 및 적외선 파장범위에서 적용되는 광학윈도우를 제공하고 있습니다.

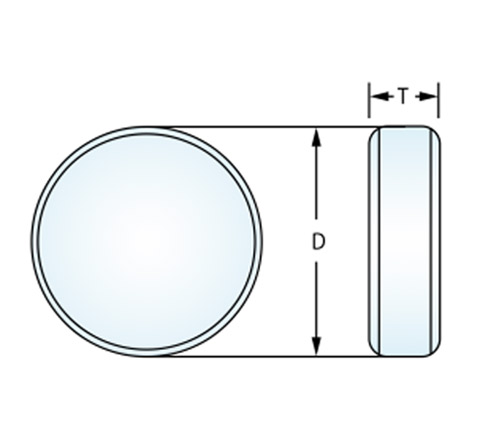

PLANE WINDOWS - WEDGE < 3 MIN.
SPEC
| Substrate | CaF2(VUV), CaF2(IR), SUPRASIL 1, Sapphire, Silicon, Germanium, Zinc Selenide, or Zinc Sulfide |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Transmitted Wavefront | measure at 633 nm |
| Wedge | < 3 arc min. |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |
PARALLEL WINDOWS - WEDGE < 10 SEC.
SPEC
| Substrate | CaF2(VUV), CaF2(IR), SUPRASIL 1, Sapphire, Silicon, Germanium, Zinc Selenide, or Zinc Sulfide |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Transmitted Wavefront | measure at 633 nm |
| Wedge | < 10 arc min. |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |

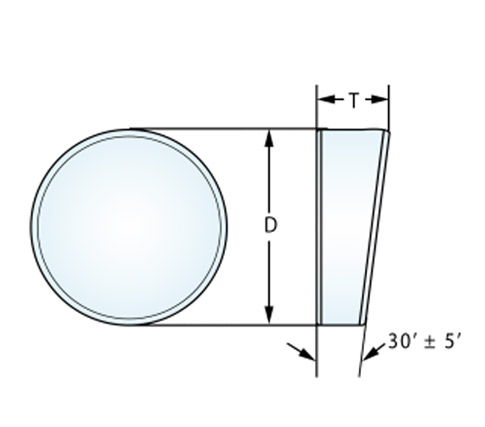

INTERFEROMETER FLATS - WEDGE 30 ± 5 MIN.
SPEC
| Substrate | SUPRASIL 1, UV Fused Silica, or BK7 |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Surface Flatness | λ /10 @ 633 nm |
| Surface Quality | 10-5 Laser Quality |
| Wedge | 30 ± 5 arc min . |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |

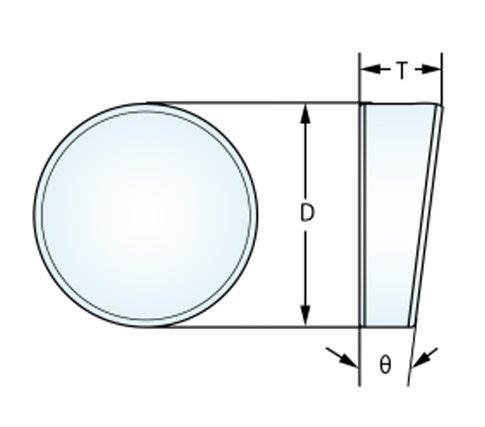

LARGE WEDGE WINDOWS – 1˚, 2˚, AND 3˚
SPEC
| Substrate | UV Fused Silica, or BK7 |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Surface Flatness | λ /10 @ 633 nm |
| Surface Quality | 10-5 Laser Quality |
| Wedge | 30 ± 6 arc min . |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |

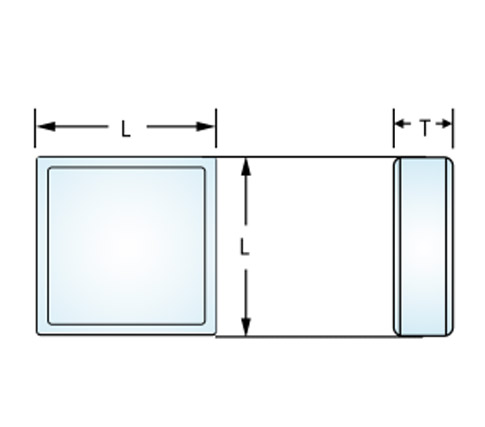

SQUARE WINDOWS
SPEC
| Substrate | UV Fused Silica, or BK7 |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Surface Flatness | measure at 633 nm |
| Surface Quality | 10-5 Laser Quality |
| Wedge | 3 arc min . |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |

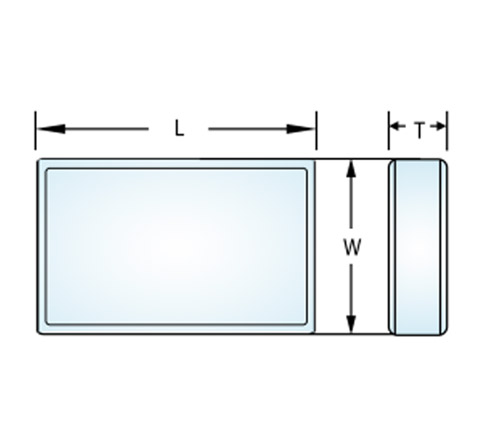

RECTANGULAR WINDOWS
SPEC
| Substrate | UV Fused Silica, or BK7 |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Surface Flatness | measure at 633 nm |
| Surface Quality | 10-5 Laser Quality |
| Wedge | 3 arc min . |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |

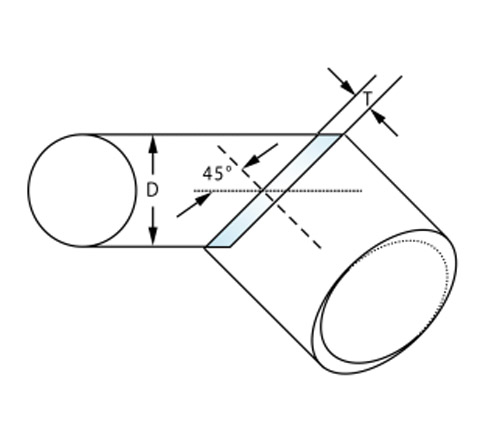

ELLIPTICAL WINDOWS
SPEC
| Substrate | UV Fused Silica, or BK7 |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Surface Flatness | λ /10 @ 633 nm |
| Surface Quality | 10-5 Laser Quality |
| Wedge | 3 arc min . |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |

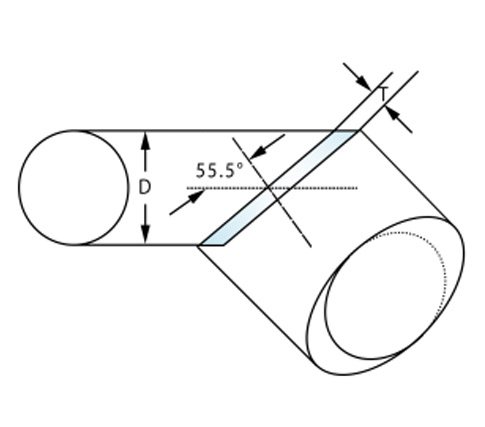

BREWSTER WINDOWS
SPEC
| Substrate | SUPRASIL 1 OR UV Fused Silica |
|---|---|
| Diameter Tolerance | +0.0/-0.20 mm |
| Thickness Tolerance | ±0.25 mm |
| Surface Flatness | λ /10 @ 633 nm |
| Surface Quality | 10-5 Laser Quality |
| Wedge | 3 arc min . |
| Clear Aperture | > 85% of diameter |
| Edge Bevel | 0.3 mm face width at 45˚ |
